پچ پنل چیست؟ اتصال آسان و راحت به شبکه

امروزه با توسعه فناوری اطلاعات، تقریبا برقراری اتصالات درون شبکه ای بدون سیم امکان پذیر است. با این حال برای بهره گیری از اینترنت پایدار و با سرعت بیشتر، به یک شبکه سیمی نیاز خواهید داشت. با اتصال تعداد زیادی دستگاه به سرور، این شبکه سیمی به مدیریت بیشتری احتیاج پیدا می کند. پچ پنل وسیله ای است که در این مسیر به شما کمک و گسترش زیرساخت های کابل کشی شبکه را تسهیل می کند. در این مقاله با این دستگاه مهم در توسعه شبکه ها آشنا خواهیم شد.

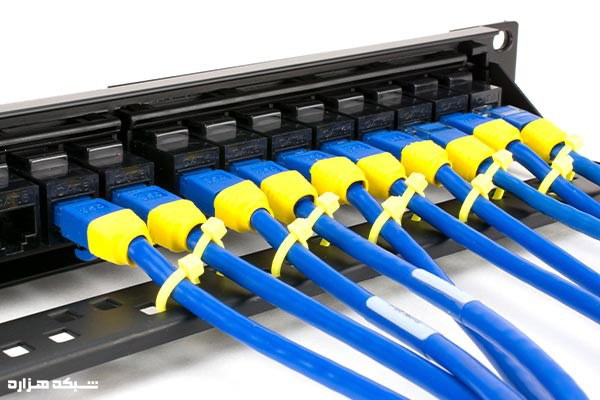

پچ پنل چیست؟

با توسعه شبکه های سازمانی، تعداد کابل هایی که به مرور به مجموعه اضافه می شود، افزایش می یابد. پچ پنل (Patch Panel) به عنوان یکی از اجزای جانبی برای راه اندازی شبکه های گسترده به شمار می رود و با برخورداری از تعداد مشخصی پورت، اتصال کابل های ورودی و خروجی را مدیریت می کند. وجود پچ پنل ها در ساختار شبکه الزامی نیست ولی با استفاده از آن ها، دیگر نیازی به اتصال مستقیم اجزای شبکه به دستگاه های انتهایی چون هاب و روتر وجود ندارد.



کاربرد پچ پنل در ساختار شبکه

پچ پنل یکی از تجهیزات پسیو در ارائه خدمات شبکه است. از این رو این پنل با اتصال دستگاه های مختلف در شبکه، به عنوان یکی از خدمات زیرساختی برای راه اندازی شبکه محسوب می شود. گره ها به کمک پچ پنل که یک برد ایستا در ساختار شبکه به شمار می رود، با سرور مرکزی، سوئیچ و یا سایر سخت افزارهای مهم مرتبط می شوند. بنابراین علاوه بر اتصال آسان قطعات مختلف، پیکربندی، پیدا کردن کابل مناسب، اتصال و جداسازی کابل جدید به کمک پچ پنل راحت تر صورت می گیرد.

مزایای استفاده از پچ پنل در شبکه سازی چیست؟

استفاده از پچ پنل در طراحی شبکه مزایای زیادی به همراه دارد. علاوه بر مدیریت متمرکز فرایندهای شبکه، مجموعه را در برابر لرزش الکتریکی محافظت می کند. از دیگر مزایای استفاده از این قطعه در ساختار شبکه می توان به موارد زیر اشاره کرد:

توسعه سریع و راحت شبکه

شبکه سازی در ادارات و موسسات با افزایش پرسنل نیاز به توسعه پیدا می کند. به کمک پچ پنل به راحتی می توان دستگاه های جدید را به مجموعه اضافه کرد و شبکه را گسترش داد و کابل کشی میان گره های شبکه و دستگاه های انتهایی را تسهیل کرد.



کاهش هزینه های راه اندازی شبکه

پچ پنل ها معمولا نزدیک به گره های شبکه قرار دارند.‌ بنابراین با کاهش تعداد کابل ها، هزینه ها کاهش می یابد. همچنین با توجه به طراحی ساده ای که پچ پنل ها دارند، از سایر قطعات مشابه مقرون به صرفه تر هستند.

عیب یابی آسان تر در شبکه

در صورت روبرویی با خرابی در مجموعه شبکه، با استفاده از پچ پنل ها فرایند تعمیر و نگهداری سریع تر قابل انجام است. چرا که مسیر اتصال هر گره به پنل کاملا مشخص است و در صورت لزوم تعویض کابل راحت تر اتفاق می افتد.

کاهش خطرات قطع و وصل دستگاه در شبکه

به طور معمول با حذف یا اضافه کردن یک دستگاه به شبکه، خطر آسیب رسیدن به دستگاه های اطراف وجود دارد. استفاده از پچ پنل به شما کمک می کند تا بدون لمس سخت افزار اصلی، گره جدید به مجموعه اضافه کنید و خطرات ناشی از قطع ناگهانی اجزای شبکه را به حداقل برسانید.

معرفی انواع مختلف پچ پنل

در حال حاضر، پچ پنل ها در انواع مختلف و بر اساس استانداردهای گوناگونی طبقه بندی می شوند. تعداد پورت، نوع کابل و ماژولار یا غیرماژولار بودن مهمترین عوامل در تقسیم بندی پچ پنل ها هستند.



طبقه بندی بر اساس تعداد پورت های پچ پنل

به طور کلی 3 نوع پچ پنل وجود دارد. پچ پنل 12، 24 و 48 پورتی انواع مختلف این قطعه بر اساس تعداد پورت محسوب می شوند. در این میان نسخه 24 پورتی بیشتر از سایر پچ پنل ها مورد استفاده قرار می گیرد.

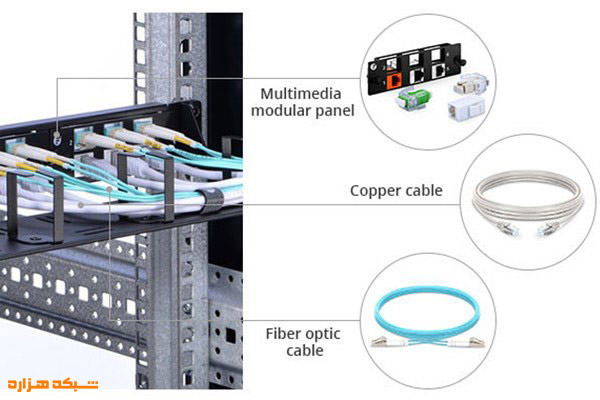

پچ پنل های اترنت با کابل های مسی در برابر فیبر نوری

پچ پنل اترنت که به آن پچ پنل مسی نیز گفته می شود، اتصالات اترنت درون یک شبکه محلی را به هم مرتبط می سازد. کابل های Cat5e، Cat6 و Cat6a انواع مختلف پچ پنل اترنت را تشکیل می دهند. در مقابل، پچ پنل فیبر نوری سازماندهی کابل های فیبر نوری در ساختار شبکه را بر عهده دارند. دو نوع تکی (Simplex) و دوتایی (Duplex)، مهمترین پچ پنل های فیبر نوری هستند که به ترتیب برای شبکه های کامپیوتری و مخابراتی مورد استفاده قرار می گیرند.

پچ پنل ماژولار و غیر ماژولار

در پچ پنل های ماژولار انواع پورت های مالتی مود و سینگل مود کنار هم قرار دارند و در صورت خرابی هر یک از پورت ها، نیاز به تعویض کامل پچ پنل نیست. اما در صورت مشکل پیش آمدن برای پورت پچ پنل های غیر ماژولار، نمی توان با تعویض کیستون از پچ پنل استفاده کرد و مجبور به عوض کردن پچ پنل هستید.



پچ پنل، یک راه حل آسان برای مدیریت شبکه

استفاده از پچ پنل بهترین گزینه برای توسعه شبکه محسوب می شود. ساماندهی و برنامه ریزی اتصالات به کمک پچ پنل راحت تر اتفاق می افتد. کاهش هزینه ها و تسهیل در فرایند عیب یابی از دیگر قابلیت هایی است که به کمک این قطعه مهیا می شود.
