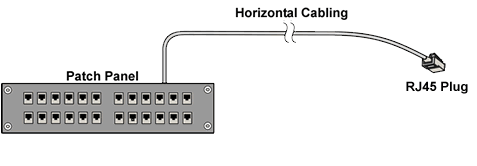

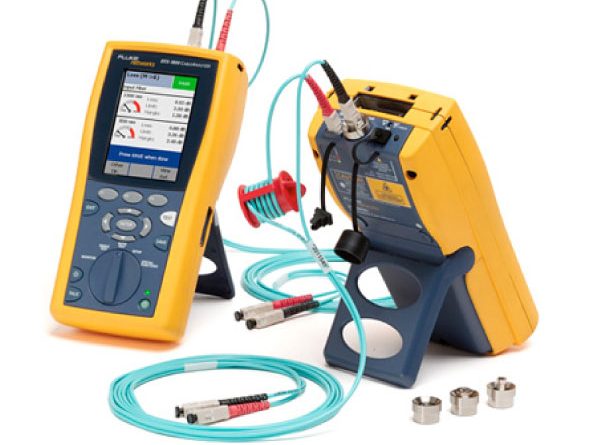

در برخی از لینک های شبکه که برای مصارف خاصی همانند دوربین های مدار بسته و یا سیستم های وایرلس استفاده می شوند لازم است پریز حذف شده و مستقیم روی کابل سرسیم RJ45 نصب شود. روش تست لینک های شبکه مصارف خانگی با  دستگاه فلوک ( DTX-1800 ( DTX Cable Analyzer به چه نحوی است؟
اگر قصد تست این نوع از لینک ها را دارید تا با نتایج تست از شرکت فروشنده ضمانت دریافت نمایید، قبل از تست اطمینان پیدا کنید که فروشنده با توجه به کیفیت تجهیزات، این نوع از لینک ها را تضمین می نماید.

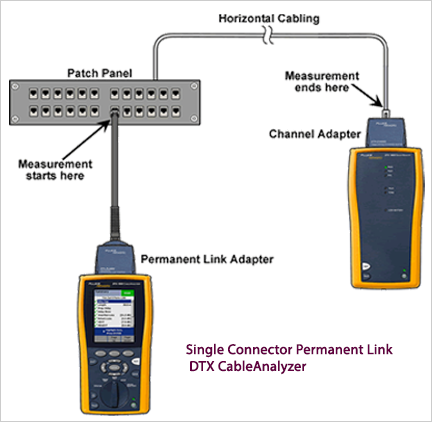

استانداردهای کابل کشی همانند ANSI/TIA-568-C.2 صرفا به دو نوع تست Permanent و Channel اشاره می کنند. در شکل فوق لینک نه مدل Permanent و نه مدل Channel است. بهترین راه حل برای تست این نوع لینک ها توسط شرکت فلوک ( Fluke Network ) در شکل ذیل نمایش داده شده است. مثال آورده شده صرفا با دستگاه فلوک DTX مورد بررسی قرار گرفته است.
توجه:  سرسیم RJ45 قرار گرفته در آداپتور سری Channel سمت ریموت در این قسمت مورد آزمایش قرار نمی گیرد.




فلوک ( Fluke Network ) راه حل فوق را یک روش بین ما بینی می داند که در آن توازنی بین استاندارد و محدودیت های نصب در نظر گرفته شده است. در این سناریوی تست، پچ کورد در سمت مصرف کننده وجود ندارد بنابراین فلوک ( Fluke Network  ) این تست را به یک لینک Permanent نزدیکتر از لینک Channel می داند. در نتیجه در زمان تست، دستگاه را باید بر روی تست Permanent Link تنظیم نماییم. در این حالت به دلیل اینکه سمت ریموت از آداپتور Channel استفاده شده است با پیغام زیر روبه رو خواهید شد.
در حقیقت دستگاه فلوک ( Fluke Network  ) به درستی این پیغام را نمایش می دهد ولیکن با فشار دادن کلید F3 از این پیغام رد شده و تست انجام خواهد شد.




در این حالت تاثیراتی که آداپتور Channel بر نتایج تست وارد می آورد از مقادیر نهایی حذف خواهد شد.
لازم به توضیح است با توجه به اینکه آداپتور Channel قابلیت تست سرسیم RJ45 را ندارد  در نتیجه مقادیری با عنوان NEXT و Return Loss برای یک سرسیم RJ45 نرمال با استانداردهای ANSI/TIA-658-C.2 و IEC 61935-1 به تست اضافه خواهد شد.
برخی از شرکت ها پیشنهاد می کنند می توانیم از یک پچ کورد ایده آل ( Golden Patch Cord ) استفاده نماییم و به جای استفاده از آداپتور Permanent تست را با آداپتور Channel استفاده نماییم. با توجه به اینکه یک پچ کورد ایده آل ممکن است تاثیرات Return Loss را بهتر پوشش دهد پورت پچ پنل به درستی تست نخواهد شد. لذا در صورتی که دستگاه DTX در محل پروژه موجود نیست شاید تنها روش همین روش فوق باشد ولی شرکت فلوک   ( Fluke Network   ) این روش را صراحتا پیشنهاد نمی کند.
